电解水膜电极核心组件与超声波喷涂技术
在当今全球积极寻求清洁能源解决方案的大背景下，电解水制氢作为一种极具潜力的绿色制氢方式，受到了广泛关注。而在电解水装置中，电解水膜电极无疑是最为关键的核心部件，它集成了电极与隔膜的双重功能，犹如整个系统的 “心脏”，对电解水反应能否高效进行起着决定性作用。接下来，让我们一同深入探索电解水膜电极的奥秘，并了解驰飞超声波喷涂技术为其带来的创新变革。
一、基本构成与作用
构成部分
电解水膜电极通常由催化剂层、气体扩散层以及隔膜这几个核心部分协同构成。此外，根据实际需求，有时还会配备支撑体或集流体等辅助结构。这些部分紧密配合，如同精密仪器中的各个零件，共同推动电解水这一复杂的电化学过程。
作用原理
在电解水的工作过程中，膜电极被清晰地划分为阳极和阴极两侧。阳极承担着析氧反应（OER）的重任，而阴极则负责析氢反应（HER）。隔膜在此扮演着双重重要角色，一方面，它像忠诚的卫士，将阳极产生的氧气与阴极产生的氢气严格分隔开来，有效避免了两种气体混合可能引发的诸如爆炸等严重安全隐患；另一方面，隔膜作为离子传输的 “高速公路”，能够传导特定离子，确保电解液中的离子平衡得以维持，为电解反应的持续稳定推进提供坚实保障。同时，催化剂层如同反应的 “加速引擎”，能够显著降低反应的过电位，极大地加快反应速率，使电解水过程能够在更低的能量消耗下高效运行。气体扩散层则像是一座高效的 “物流枢纽”，助力气体产物（氢气和氧气）从催化剂层迅速扩散至电解槽的气相空间并顺利排出，同时积极协助电解液中的反应物（如水分子、离子等）快速向催化剂层输送，保证电极反应始终拥有充足的 “原料” 供应。
二、各组成部分详细介绍
催化剂层
- 功能与重要性
催化剂层堪称膜电极的核心关键，其性能直接决定了电解水反应的速率与效率。它的主要使命是大幅降低析氢反应（HER）和析氧反应（OER）的过电位，使得这两个反应能够在远低于理论电压的条件下高效进行。举例来说，如果没有高性能的催化剂，水分解所需的实际电压将会远远超出理论值，这不仅会导致能量的大量浪费，还会使整个电解水制氢过程的经济性大打折扣。而优质的催化剂能够像魔法一样，显著改善这一局面，极大地提高电解水制氢的实用性与经济效益，为大规模的清洁能源应用奠定基础。 - 常见材料
– 析氢反应催化剂：在阴极的析氢反应中，贵金属铂（Pt）及其合金凭借极高的催化活性，成为生成氢气的 “高效助力器”。然而，铂的高昂成本犹如一道难以逾越的 “高墙”，严重阻碍了其大规模应用。为此，科研人员积极投身于非贵金属催化剂的探索，如过渡金属硫化物（像二硫化钼 MoS₂）、过渡金属磷化物（例如磷化镍 Ni₂P）等。通过纳米结构化、复合化等先进的改性手段，不断挖掘这些非贵金属催化剂的潜力，提升其催化性能，使其有望成为低成本的理想替代材料。
– 析氧反应催化剂：在阳极的析氧反应领域，常用的催化剂包含铱（Ir）及其氧化物（如 IrO₂）、钌（Ru）及其氧化物等贵金属材料或其复合物，它们对水氧化生成氧气的反应展现出良好的催化活性，能够有效降低析氧反应的过电位。但同样面临成本居高不下的难题。于是，科研人员将目光投向了非贵金属氧化物（如二氧化锰 MnO₂、氧化钴 Co₃O₄等）以及钙钛矿型复合氧化物等材料，通过深入研究和创新开发，期望在保证催化效果的同时，成功降低成本，推动电解水技术的广泛应用。
气体扩散层
- 功能与重要性
气体扩散层在膜电极中肩负着两大关键使命。其一，它要像一位高效的 “气体运输员”，确保气体产物（氢气和氧气）能够从催化剂层迅速扩散至电解槽的气相空间并顺利排出，防止气体在电极表面堆积，从而避免阻碍反应的持续进行。其二，它还需充当 “反应物输送员”，协助电解液中的反应物（如水分子、离子等）快速向催化剂层传输，保证电极反应始终有充足的 “弹药” 供应，维持电解水反应的稳定、高效运行。例如，在实际电解过程中，如果气体不能及时扩散出去，就会像 “堵车” 一样，覆盖在催化剂表面，减少反应物与催化剂的接触机会，导致反应速率急剧下降。 - 常见材料及特性
气体扩散层通常选用多孔的碳材料，如碳纤维纸、碳布等。这些碳材料具备诸多优良特性，良好的导电性使其能够保证电子在电极内部高效传导；较高的孔隙率则为气体和液体的传输开辟了丰富的通道；而适当的疏水性就像一层 “防水护盾”，有助于防止电解液过度浸润气体扩散层，确保气体扩散的顺畅无阻。
隔膜
- 功能与重要性
隔膜在电解水膜电极中扮演着至关重要的双重角色。一方面，它是保障安全的 “坚固屏障”，将阳极和阴极产生的氢气和氧气彻底分隔，杜绝了两者混合引发安全事故的风险。另一方面，它又是离子传导的 “精准通道”，负责传导特定的离子，维持电解液的离子平衡，为电解反应的持续进行提供必要条件。不同类型的电解水体系需要适配不同的隔膜材料，隔膜性能的优劣直接关系到电解水的效率、安全性等多个关键方面。 - 常见类型及特点
– 质子交换膜（用于质子交换膜电解水）：具有独特的高分子结构，分子链上带有能传导质子（H⁺）的官能团，以全氟磺酸膜为例，其磺酸基团 -SO₃H 对质子具有高度选择性，只允许质子通过，从而精准控制离子传导路径，确保电解水反应高效、有序地进行。这种膜能够有效分隔氢气和氧气，产出的氢气纯度极高。然而，其制备工艺复杂，成本高昂，并且对进水水质要求极为严格。
– 阴离子交换膜（用于阴离子交换膜电解水）：其分子结构中含有固定的阳离子基团（如季铵盐基团等）以及可移动的阴离子（通常是氢氧根离子 OH⁻可在膜内传导）。依靠静电相互作用，实现氢氧根离子的选择性透过，保障电解水在碱性环境下顺利开展。与质子交换膜相比，它可使用相对廉价的非贵金属催化剂，对进水水质要求相对宽松，但目前部分产品的离子传导率仍有待进一步提高。
– 石棉隔膜（常用于碱性电解水）：由多孔的天然纤维状硅酸盐矿物加工而成，成本相对较低，在碱性电解水体系中具备一定的离子传导能力，能够较好地分隔氢气和氧气。但需要注意的是，石棉是已知的致癌物，存在严重的健康和环保隐患，且在离子传导效率和耐用性方面存在一定局限。
三、膜电极的制备方法
涂覆法
涂覆法是一种较为常见的制备方式。首先将制备好的催化剂墨水（通常是将催化剂粉末均匀分散在合适的溶剂和粘结剂中，形成具有一定流动性的混合物），通过喷涂、刷涂或丝网印刷等手段，涂覆在气体扩散层或隔膜表面。随后，经过干燥、热压等工艺步骤，使催化剂层与气体扩散层或隔膜紧密结合，最终形成膜电极。这种方法操作相对简便，成本较低，非常适合实验室研究以及小规模制备。但它也存在一定的局限性，膜电极的均匀性和稳定性较难做到精确控制。
热压法
热压法是将催化剂层、气体扩散层和隔膜等各层材料按照特定顺序整齐叠放，然后在高温高压的严苛条件下进行压制。在高温高压的协同作用下，各层之间紧密贴合，从而形成一体化的膜电极。热压法的优势在于能够使各层之间的结合更加牢固，有助于提升膜电极的整体性能和稳定性。然而，该方法对设备要求较高，并且工艺参数（如温度、压力、时间等）需要精准调控，否则稍有偏差就容易对膜电极的质量产生不利影响。
四、影响膜电极性能的因素
催化剂活性与负载量
催化剂的活性高低如同发动机的动力大小，直接决定了析氢和析氧反应的速率。活性越高，在相同条件下反应就如同装上了 “加速器”，进行得越快，所需的过电位越低，电解水效率自然也就越高。同时，催化剂在电极上的负载量也需要精心把控。负载量过低，就好比战场上兵力不足，无法提供足够的活性位点促进反应；而负载量过高，则可能出现 “拥挤” 现象，导致催化剂团聚等问题，影响其分散性和活性发挥，还会增加成本。
气体扩散层的孔隙结构与疏水性
气体扩散层的孔隙率大小、孔径分布以及疏水性程度，如同交通道路的状况，会影响气体和液体的传输效率。合适的孔隙结构能够保证气体和液体快速、顺畅地通行，而良好的疏水性则可以避免电解液像 “洪水” 一样过度浸湿气体扩散层，维持气体扩散的正常秩序。一旦孔隙结构不合理或疏水性不佳，就会像交通堵塞一样，对电解水反应产生严重的阻碍。
隔膜的离子传导率与稳定性
隔膜的离子传导率就像高速公路的限速，决定了离子在阴阳极之间的迁移速度，进而对电解水反应的速率和效率产生重要影响。此外，隔膜在电解水的复杂化学环境（如酸性、碱性等）中，需要具备如同坚固堡垒般的化学稳定性，能够长期使用而不发生降解、破损等情况。否则，就如同堡垒被攻破，会严重影响膜电极的使用寿命以及电解水的安全性和稳定性。
五、驰飞超声波喷涂在电解水膜电极中的应用与优势
应用实例

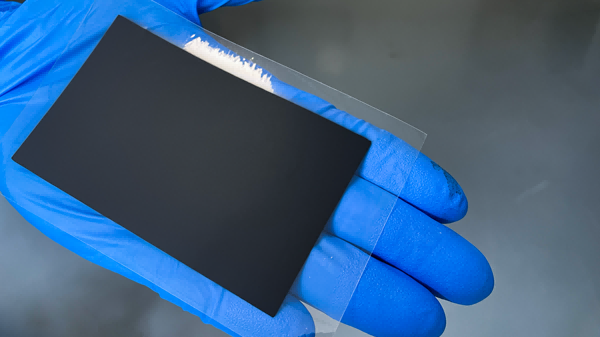

在电解水膜电极的制备领域，驰飞超声波喷涂技术展现出了卓越的应用价值。以某知名科研机构的实验为例，该机构在进行质子交换膜电解水膜电极的制备时，采用了驰飞超声波喷涂技术来涂覆催化剂层。通过超声波的高频振动，将催化剂浆料以极其精细且均匀的方式喷涂到质子交换膜表面。实验结果令人惊喜，与传统涂覆工艺制备的膜电极相比，使用驰飞超声波喷涂技术制备的膜电极，其催化剂层厚度均匀性得到了极大提升，质子传导率提高了约 20%，电解水效率显著增强。在实际应用中，这意味着能够在相同时间内产生更多的氢气，为能源领域的高效制氢提供了有力支持。
独特优势
- 高度均匀的涂层
驰飞超声波喷涂技术能够将催化剂浆料以极为均匀的方式喷涂在膜电极表面，确保催化剂层厚度的高度一致性。传统的喷涂方法可能会因为喷涂压力不均匀、喷枪与膜电极表面距离不一致等因素，导致催化剂层厚度出现较大偏差。而驰飞超声波喷涂利用超声波的高频振荡，使浆料中的催化剂颗粒在极细微的尺度下均匀分散，并精准地喷涂到目标位置。经实际检测，使用驰飞超声波喷涂制备的催化剂层厚度偏差可控制在极小范围内，相比传统喷涂工艺，偏差降低了约 80%，有效避免了因涂层厚度不均导致的局部性能差异，极大地提升了膜电极的整体性能稳定性。 - 高效的催化剂分散
在传统的催化剂浆料制备和涂覆过程中，催化剂颗粒容易出现团聚现象，这会导致部分催化剂活性位点被包裹，无法充分发挥催化作用。驰飞超声波喷涂技术则通过超声波的强大分散作用，能够将催化剂颗粒在浆料中高效地分散开来，使其以单个粒子或极小团聚体的形式均匀分布。这样在喷涂过程中，每个催化剂颗粒都能充分暴露其活性位点，大大提高了催化剂的利用率。研究表明，使用驰飞超声波喷涂技术制备的膜电极，其催化剂利用率相比传统工艺提高了约 30%，在不增加催化剂用量的情况下，显著提升了电解水反应的速率和效率，为降低制氢成本提供了可能。 - 温和的涂覆过程
膜电极中的质子交换膜、阴离子交换膜等材料通常较为脆弱，传统的涂覆工艺，如高压喷枪喷涂或刮刀涂覆，在操作过程中可能会因为较大的机械力或高压冲击，对膜材料的微观结构造成损伤，进而影响膜电极的性能和使用寿命。驰飞超声波喷涂技术采用温和的喷涂方式，以超声波的高频振动将催化剂浆料轻柔地喷涂到膜电极表面，避免了对膜材料的机械损伤。在实际生产中，经过长期使用测试，使用驰飞超声波喷涂制备的膜电极，其隔膜的完整性和离子传导性能保持得更好，有效延长了膜电极的使用寿命，减少了更换膜电极的频率和成本。 - 良好的材料适应性
电解水膜电极的制备涉及多种不同类型的材料，包括各种催化剂、气体扩散层材料以及隔膜材料等。驰飞超声波喷涂技术具有出色的材料适应性，无论是对于贵金属催化剂还是非贵金属催化剂，无论是质子交换膜、阴离子交换膜还是其他新型隔膜材料，都能实现高效、精准的涂覆。这使得科研人员和生产企业在探索新型膜电极材料和制备工艺时，能够更加灵活地选择材料，充分发挥各种材料的优势，推动电解水膜电极技术的不断创新和发展。
六、应用与发展趋势
应用领域
电解水膜电极凭借其关键作用，广泛应用于各类电解水制氢技术中，涵盖质子交换膜电解水、阴离子交换膜电解水、碱性电解水等。在能源领域，它为燃料电池汽车的氢气供应提供了可靠保障，同时在可再生能源储能方面也发挥着重要作用，将多余的电能转化为氢气储存起来，实现能源的高效利用和存储。在化工领域，如合成氨、加氢精制等工艺所需氢气的制取，电解水膜电极也扮演着不可或缺的角色，为推动清洁能源转型和工业可持续发展贡献着重要力量。
发展趋势
- 高性能材料研发
未来，持续探索新型的、具有更高催化活性和更低成本的催化剂材料，以及离子传导性能更优、化学稳定性更强的隔膜材料，同时进一步改进气体扩散层材料的性能，将是提升膜电极整体性能的关键方向。通过材料创新，从根本上提高电解水制氢的效率和经济性。 - 优化制备工艺
研究更加精准、高效且可规模化的膜电极制备工艺势在必行。这不仅能够提高膜电极的质量稳定性和一致性，还能有效降低制备成本，以满足日益增长的电解水制氢产业需求。像驰飞超声波喷涂技术这样的创新工艺，将在优化制备工艺的过程中发挥重要作用，推动产业向更高水平发展。 - 与可再生能源耦合
随着太阳能、风能等可再生能源的迅猛发展，膜电极需要更好地适配与这些可再生能源发电系统的耦合应用。提高对间歇性电源的适应性，实现更高效的绿色制氢，将是未来发展的重要趋势。通过这种耦合，能够充分利用可再生能源的丰富资源，实现能源的清洁、可持续生产，为全球能源转型注入强大动力。
总之，电解水膜电极作为电解水制氢技术的核心组件，其性能的持续优化和成本的不断降低，对于提升电解水制氢效率、拓展应用领域以及促进能源转型等方面具有极其重要的意义。而驰飞超声波喷涂技术的出现，为膜电极的制备带来了新的生机与活力，有望在未来推动电解水制氢技术实现更大的突破，为全球清洁能源事业的发展贡献关键力量。
