超声辅助电沉积Ni–Mo/CNT纳米复合涂层：面向电催化水分解的工艺与评价Ni–Mo基材料常被研究用于碱性条件下的析氢反应，碳纳米管（CNT）则可能改善导电网络、表面结构或机械支撑。超声辅助电沉积可通过声流、边界层更新和颗粒分散改变电极附近的传质条件，但其作用取决于电解液组成、超声强度、几何位置和沉积电位。需要区分“超声辅助电沉积”与“超声波喷涂”：前者以电化学反应在导电基底上生长涂层，后者是液滴沉积工艺，两者机理和参数不能混为一谈。Ni–Mo与CNT共沉积的难点CNT在电解液中容易团聚或沉降，分散剂又可能吸附于电极表面并改变成核行为。应系统考察CNT浓度、分散方式、pH、电解质组成、沉积电流密度或电位、时间及超声条件。超声过弱可能无法保持均匀悬浮，过强则可能导致局部升温、气泡扰动或沉积层应力变化。沉积后需清洗去除残留电解质，并用SEM/EDS、Raman或XPS等手段验证CNT与Ni–Mo的空间分布和表面化学。实验对照与结果报告为了分离超声场和电沉积本身的贡献，应设置无超声的电沉积对照、无CNT的Ni–Mo对照以及必要的基底空白。报告电解液配方、温度、搅拌方式、电极间距、超声频率与功率的测量/设定方式，并说明电极位置是否处于声场均匀区。对于声化学效应明显的体系，还应监测温升与气泡覆盖。将沉积质量、元素比例、表面形貌、附着力和电化学数据关联起来，才能判断性能变化究竟来自真实复合结构，还是来自粗糙度、有效面积或测试误差。结构—性能关系的验证复合涂层的活性面积、合金组成、粗糙度和附着力都可能影响表观电流。测试应报告几何面积电流密度，同时说明是否进行电化学活性表面积归一化及iR补偿。析氢性能比较需使用一致的电解液、温度、电极间距、参比电极校准和气泡管理条件；Tafel斜率不能脱离测试区间和电阻校正单独解释机理。耐久性应在恒电流或恒电位条件下进行，并在测试前后检查涂层剥落、元素流失和形貌变化。工艺开发的核心：材料、过程与基材协同可重复的功能涂层并非单一设备参数的结果。液体黏度、表面张力、固含量、溶剂挥发、颗粒分散状态和基材表面化学会共同影响雾化、输运、润湿与成膜。开发时应记录配方、原料批次、基材清洁流程、环境温湿度及液体配制后的等待时间。对含纳米颗粒的分散液，应评估沉降和团聚，必要时采用温和搅拌或循环，避免储液过程中浓度漂移。参数窗口与实验设计建议考察液体供给速率、雾化功率、喷头与基材距离、扫描速度、喷幅重叠率、基材温度及喷涂遍数。先用单因素实验识别趋势，再用小型析因设计研究交互作用。工艺窗口应同时满足膜厚、面内均匀性、附着力和功能指标，而不是只追求视觉上的平整。放大时需重新验证边缘效应、热分布、蒸发条件和运动误差，不应将小样参数未经验证直接按比例复制。涂层质量的计量与验证在基材中心、边缘、角部和扫描搭接区设置固定测点，使用适合材料体系的厚度、面密度、光学或电化学检测方法。报告平均值、标准差、极差、样本数量和仪器不确定度，并预先定义均匀性指标。透明薄膜可采用椭偏或反射光谱；多孔电极层可结合质量差、截面成像、孔隙结构和电化学测试。若测量系统的不确定度接近目标容差，应先改善计量方法，再判断工艺能力。从实验室研究走向稳定制造建议先完成小样筛选，再验证中等面积样品，最后进行目标尺寸的面内映射。每轮试验保留基准样，避免同时改变太多变量导致因果关系不清。涉及高温、易燃溶剂或腐蚀性化学品时，应将排风、溶剂兼容性、接地和人员防护纳入工艺边界。本文讨论的是工艺开发框架，具体参数和性能应通过实际材料、设备与检测方法确认，不应视为对特定体系的性能保证。了解设备配置与工艺方案，请参阅 Cheersonic ultrasonic coating equipment [...]

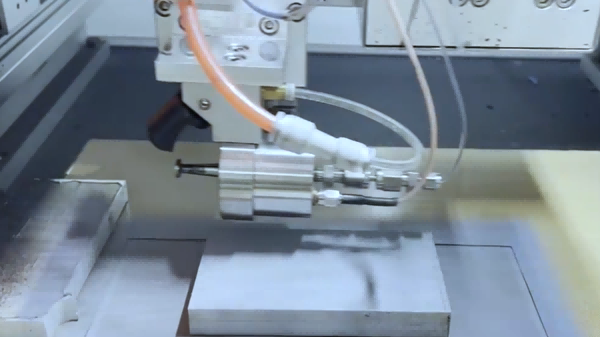

超声喷涂CuFe₂O₄/CuO双层保护涂层用于SOFC的SUS430连接体固体氧化物燃料电池（SOFC）金属连接体需在高温、氧化气氛和电接触条件下保持稳定。SUS430铁素体不锈钢具有工程应用基础，但长期氧化可能形成电阻较高的氧化层，并涉及铬挥发等系统问题。CuFe₂O₄/CuO双层保护涂层是一类值得研究的复合结构：内外层可分别承担界面适配、导电或表面保护等功能，但其真实作用必须通过相组成、热膨胀匹配和长期测试确认，不能仅根据初始外观推断。 双层结构的设计考量内层与基材的附着、扩散反应和热膨胀匹配会影响热循环后的完整性；外层则需在目标气氛中保持稳定的导电与保护能力。CuFe₂O₄和CuO的相比例、颗粒尺寸及烧结程度会影响涂层孔隙与电阻。超声喷涂可分别沉积两种前驱体或颗粒分散液，但两层之间应明确干燥、热处理及是否存在界面反应。若采用金属盐前驱体，热分解过程可能造成体积收缩和气体释放，需通过分阶段升温降低裂纹风险。 基材预处理与喷涂路径SUS430表面粗糙度、清洁度和预氧化状态会影响成核与附着。建议统一脱脂、清洗和干燥步骤，并记录表面粗糙度及基材批次。平板连接体的边缘与孔槽处可能出现喷幅遮蔽或局部过量沉积，需通过喷头角度、路径重叠和夹具定位验证覆盖。每层完成后应检查膜厚、孔隙、裂纹及局部脱层，避免在第二层覆盖后难以定位第一层缺陷。 高温耐久与电接触验证评价指标应包括氧化增重、截面元素扩散、相组成变化、热循环后附着以及面比电阻（ASR）随时间的变化。测试应说明温度、气氛、加载压力和测量几何，并设置未涂层SUS430对照。单次高温暴露不能替代长期氧化与热循环试验；若保护层在初期降低电阻但随后出现裂纹或元素互扩散，仍可能无法满足连接体应用需求。工艺开发的核心：把材料、液滴与基材作为一个系统 超声波喷涂并不是单独调整一个流量或功率就能获得稳定结果。液体的黏度、表面张力、固含量、溶剂挥发速率和颗粒分散状态，会共同影响雾化、输运、润湿与成膜。开发时应先记录配方和基材批次，再建立可重复的基准工艺；每次只改变少量变量，避免把材料变化与设备变化混为一谈。对于含纳米颗粒的分散液，应通过适当的搅拌或循环保持悬浮，并检查喷涂前后粒径分布、沉降及喷嘴附近的浓缩现象。 [...]

超声雾化辅助逐层自组装构筑双层“砖—泥”膜：提升氢气阻隔性能的设计逻辑“砖—泥”结构借鉴片状填料作为刚性阻隔单元、聚合物或柔性相作为层间连接物的设计思想。片层沿膜平面取向时，气体分子需要沿更曲折的路径穿过材料，理论上可降低有效扩散通道；但实际阻隔性能也受针孔、层间空隙、湿度、界面结合和膜厚影响。超声雾化辅助逐层自组装可用于将不同组分以较小液滴沉积并逐层构筑结构，适合研究层数、组分比例和干燥条件的影响。 双层结构与逐层组装策略双层设计可将高阻隔片层网络与改善附着或封孔的外层功能分开优化。每一层沉积前，应确认上一层表面状态、残余溶剂和可润湿性，避免界面污染或过度再溶解。超声雾化有助于控制低流量供液，但液滴尺寸和干燥速率会影响片层取向、堆叠密度及边缘覆盖。对片状材料，应通过显微成像、XRD取向信息或截面分析判断其是否形成预期的平行排列，而不能只凭表面平整推断内部结构。 缺陷与界面是阻隔性能的薄弱环节少量贯穿针孔可能抵消大部分片层带来的曲折路径效应。应检查涂层边缘、层间接缝和基材表面微缺陷，并通过适当的多遍沉积或封孔层降低连续缺陷概率。层间结合需通过剥离、划格或适用的湿热老化测试评估。若“泥”相含量过高，可能增加扩散通道或降低片层体积分数；过低则可能导致片层间空隙和脆裂。最优比例通常需要结合阻隔、柔韧性和附着力共同确定。 氢气渗透测量与机理判别氢气阻隔测试应说明温度、相对湿度、压差、膜有效面积、预处理方式和稳态判据。测试夹具的密封泄漏会被误判为膜渗透，建议使用空白基材、标准膜或泄漏检查验证测试系统。除报告渗透率外，还应报告膜厚、重复次数及离散度，并比较单层、双层和无片层对照。只有在控制厚度、湿度和测试条件后，才能把性能差异较可靠地归因于砖—泥微结构。工艺开发的核心：把材料、液滴与基材作为一个系统 超声波喷涂并不是单独调整一个流量或功率就能获得稳定结果。液体的黏度、表面张力、固含量、溶剂挥发速率和颗粒分散状态，会共同影响雾化、输运、润湿与成膜。开发时应先记录配方和基材批次，再建立可重复的基准工艺；每次只改变少量变量，避免把材料变化与设备变化混为一谈。对于含纳米颗粒的分散液，应通过适当的搅拌或循环保持悬浮，并检查喷涂前后粒径分布、沉降及喷嘴附近的浓缩现象。 [...]

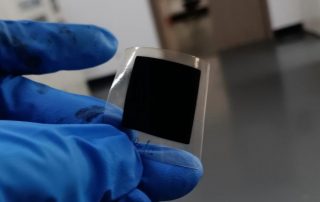

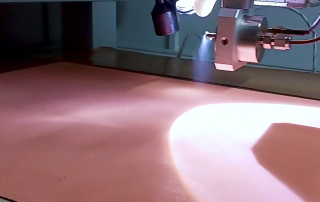

超声喷涂制备PEMFC催化剂涂覆膜：关键参数及其对电池性能的影响质子交换膜燃料电池（PEMFC）的催化剂涂覆膜性能由催化活性、质子传导、电子导通和氧气/水传输共同决定。超声喷涂的优势在于低流量沉积与路径可控，但参数变化会同时影响载量、孔结构和离聚物分布。因此，评价工艺时应避免将单一极化曲线的改善直接归因于某一个喷涂变量，而应建立材料、结构和电池性能之间的证据链。 关键参数及其作用路径液体供给速率决定单位时间进入喷幅的固体质量；扫描速度与喷幅重叠率共同影响单位面积沉积量。喷头距离改变液滴飞行时间和蒸发程度，雾化功率影响液滴形成状态，但实际作用还取决于液体黏度、表面张力及固含量。基材温度影响溶剂挥发和膜形貌，过快干燥可能固定非均匀分布，过慢则可能产生流动和局部堆积。离聚物比例虽不是设备参数，却往往是决定质子通道和孔隙堵塞的关键配方变量。 用分阶段实验识别因果关系建议先固定墨水配方，筛选流量、扫描速度、喷头距离与温度；再固定设备窗口，优化催化剂/离聚物比例和溶剂体系；最后对选定条件进行重复批次验证。每轮试验都应保留基准样，并采用随机化或区组设计降低膜批次和测试日的干扰。若同时改变多项参数，即使性能提高，也难以判断真正的驱动因素。对关键变量可使用响应面方法寻找交互作用和可制造的工艺窗口。 从催化层表征到单电池性能应结合截面SEM、面内载量、孔隙或表面形貌、接触电阻及电化学阻抗解释极化曲线。低电流区、活化区和高电流区的变化可能对应不同限制机制；例如高电流区改善不必然意味着催化活性提高，也可能来自气体传输或水管理改善。耐久测试中应记录电压衰减、启停影响和膜电极完整性。可复现性应以多个独立制备样品及明确的误差范围表示，而不是只展示最佳单次结果。工艺开发的核心：把材料、液滴与基材作为一个系统 超声波喷涂并不是单独调整一个流量或功率就能获得稳定结果。液体的黏度、表面张力、固含量、溶剂挥发速率和颗粒分散状态，会共同影响雾化、输运、润湿与成膜。开发时应先记录配方和基材批次，再建立可重复的基准工艺；每次只改变少量变量，避免把材料变化与设备变化混为一谈。对于含纳米颗粒的分散液，应通过适当的搅拌或循环保持悬浮，并检查喷涂前后粒径分布、沉降及喷嘴附近的浓缩现象。 [...]

超声波喷涂制备PEM水电解用催化剂涂覆膜（CCM）的工艺要点催化剂涂覆膜（CCM）将阳极和/或阴极催化层直接构筑在质子交换膜上，是PEM水电解膜电极组件开发的重要路线。与先在多孔传输层上制备催化层再转印的方案相比，直接喷涂便于研究催化剂—离聚物—膜界面，但也更容易受到膜溶胀、溶剂渗透和干燥应力影响。超声波喷涂适合对低流量墨水进行受控沉积，关键是建立可复现的墨水状态、路径和干燥历史。 从墨水分散到催化层微结构催化剂粉体的团聚会造成局部厚区，离聚物分布不均则会产生离子传输瓶颈。配制时应固定粉体预润湿、混合顺序、分散能量和静置时间，并记录墨水温度及储存时间。过滤步骤需谨慎评估，因为滤膜可能截留目标催化剂或改变固含量。喷涂前后可比较粒径分布、固含量和沉降情况，必要时采用缓慢搅拌以减轻储液期间的浓度漂移。 膜预处理与界面完整性膜的含水状态会影响尺寸和表面能，预处理必须可重复。应记录膜厚、含水/干燥条件、固定方式以及喷涂期间的温度。若溶剂引起膜软化或溶胀，湿膜可能形成波纹、边缘堆积或微裂纹；可通过改变溶剂比例、单遍沉积量和层间干燥条件降低风险。对称的夹具和稳定的基材平整度有助于减少面内喷头距离变化。 载量、厚度与性能关联CCM开发应同时测量单位面积催化剂载量、层厚、孔隙结构和电化学性能。载量可由已知面积的质量差或元素分析确定，但膜本身吸湿、离聚物残留和称量环境都可能影响结果。极化曲线需要在明确的温度、压力、流量和水质条件下采集，并用阻抗分析区分欧姆损失和电荷转移/传质限制。只有当工艺重复样的载量与性能分布均可接受时，才能讨论放大与制造能力。工艺开发的核心：把材料、液滴与基材作为一个系统 超声波喷涂并不是单独调整一个流量或功率就能获得稳定结果。液体的黏度、表面张力、固含量、溶剂挥发速率和颗粒分散状态，会共同影响雾化、输运、润湿与成膜。开发时应先记录配方和基材批次，再建立可重复的基准工艺；每次只改变少量变量，避免把材料变化与设备变化混为一谈。对于含纳米颗粒的分散液，应通过适当的搅拌或循环保持悬浮，并检查喷涂前后粒径分布、沉降及喷嘴附近的浓缩现象。 [...]

质子交换膜与阴离子交换膜电解水催化剂的超声波喷涂工艺质子交换膜（PEM）和阴离子交换膜（AEM）电解水装置的催化层需要在有限厚度内建立离子、电子和气体/液体传输通路。将催化剂墨水直接喷涂到膜表面，可用于制备催化剂涂覆膜或开展实验室工艺筛选。超声波雾化形成的液滴有利于精细控制低流量沉积，但膜材的溶胀、热敏性、表面润湿和离聚物分布必须纳入工艺设计。 墨水组成与催化剂载量墨水通常包含催化剂粉体、与膜体系相容的离聚物、溶剂及必要的分散助剂。PEM与AEM体系的离聚物化学和溶剂兼容性不同，不能简单沿用同一配方。离聚物不足可能造成质子或氢氧根传输路径中断，过量则可能堵塞孔隙并降低气体/液体输运。应通过小批量配方筛选评估沉降、喷涂稳定性、干膜裂纹和电化学响应，并以单位几何面积的催化剂质量或元素分析结果确认载量。 膜支撑、温度与多遍沉积薄膜在湿润过程中可能发生卷曲、局部溶胀或尺寸变化。应使用平整支撑夹具，并验证夹持不会引入污染或局部应力。加热有助于控制液滴干燥，但过高温度可能使膜收缩或造成离聚物形态变化；宜从温和条件开始，逐步建立可接受窗口。多遍薄层沉积有助于减少一次湿膜过厚带来的流动与裂纹，但每遍之间的干燥程度也会影响层间结合和孔结构。 电化学验证不能只看外观建议同步记录催化剂载量、膜厚变化、面内均匀性、界面完整性及单电池测试条件。PEM电解可评估极化曲线、欧姆阻抗、气体纯度与耐久性；AEM体系还需关注电解液条件、碳酸盐影响和膜/离聚物稳定性。对比样应保持催化剂批次、膜批次、测试面积、压紧力和测试程序一致。涂层均匀但界面接触差，或初始性能高但耐久性不足，都不能视为工艺成功。工艺开发的核心：把材料、液滴与基材作为一个系统 超声波喷涂并不是单独调整一个流量或功率就能获得稳定结果。液体的黏度、表面张力、固含量、溶剂挥发速率和颗粒分散状态，会共同影响雾化、输运、润湿与成膜。开发时应先记录配方和基材批次，再建立可重复的基准工艺；每次只改变少量变量，避免把材料变化与设备变化混为一谈。对于含纳米颗粒的分散液，应通过适当的搅拌或循环保持悬浮，并检查喷涂前后粒径分布、沉降及喷嘴附近的浓缩现象。 [...]

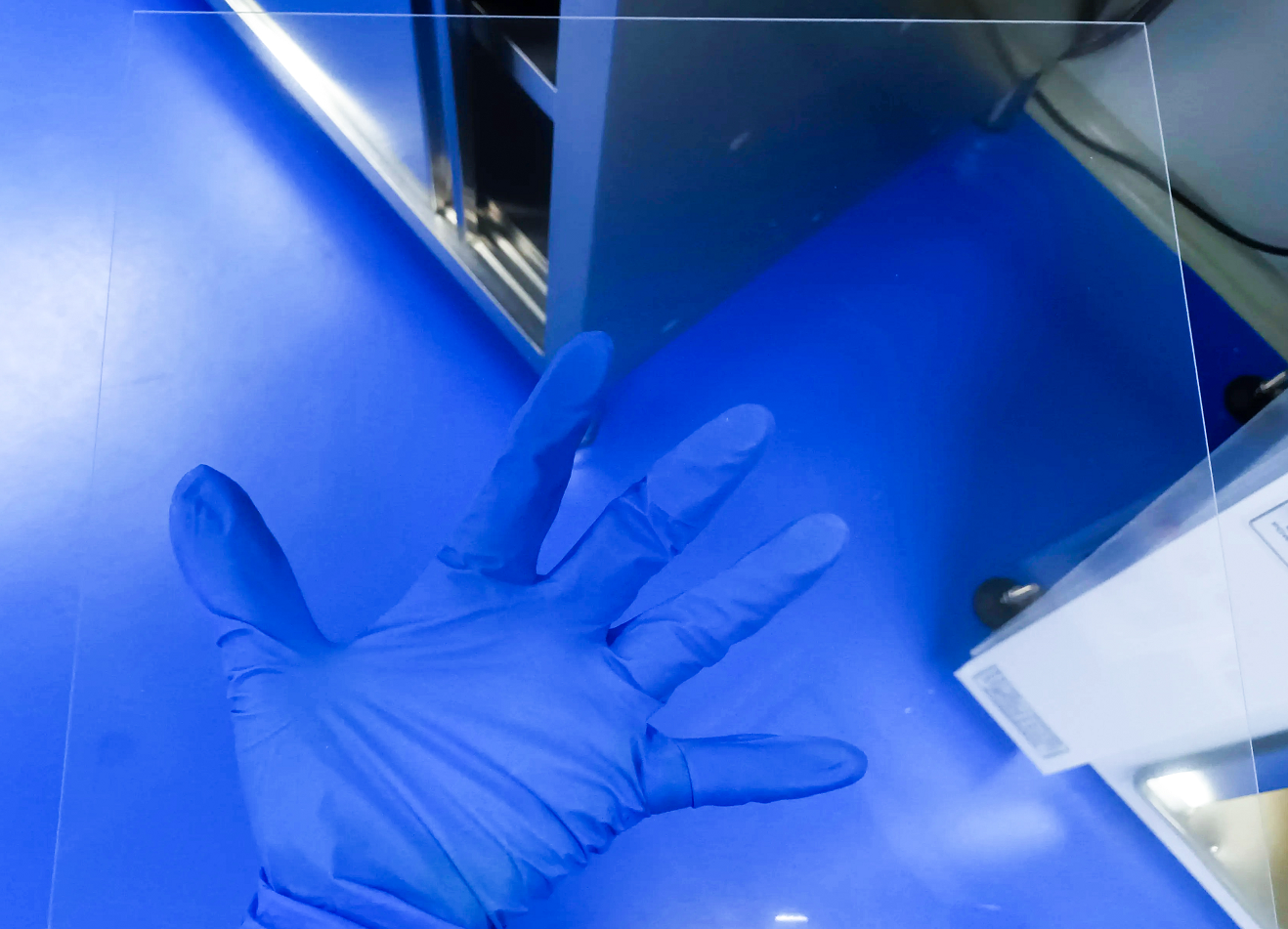

玻璃表面超声波喷涂AR减反射涂层：100 nm干膜厚度与1–2%均匀性控制在玻璃表面制备约100 nm干膜厚度的减反射（AR）涂层，对喷涂系统、液体化学和计量方法均提出较高要求。此类薄膜的光学响应取决于折射率、膜厚、吸收、基材折射率及入射波长；因此，厚度均匀性是重要指标，却不能单独代表反射率已达到设计值。超声波喷涂可用于沉积低黏度溶胶或纳米颗粒体系，但要达到1–2%的目标，必须先定义统计口径并验证测量系统的重复性。 100 nm薄膜的沉积策略薄膜通常需要从稀释配方、单次沉积量和多遍叠加策略入手。较高液体供给速率可能增加局部湿膜厚度，导致流痕或干燥不均；过低供给速率则可能使喷涂条带和基材润湿差异更明显。应通过称重、椭偏或反射光谱建立湿沉积参数与最终光学厚度的关系，并考虑固含量、溶剂挥发和固化收缩。对溶胶凝胶体系，环境湿度、溶液老化时间和水解缩合程度也可能改变膜层结构。 [...]

面向SOFC研究的超声波喷涂：金属盐前驱体与纳米颗粒分散液的工艺整合固体氧化物燃料电池（SOFC）研究常涉及电极功能层、保护层及电解质相关材料的沉积。金属盐前驱体溶液与纳米颗粒分散液对喷涂过程的要求不同：前者在干燥和煅烧后发生分解、成相或晶粒演化；后者主要依赖颗粒铺展、堆积、粘结与烧结。针对200 × 200 mm的目标涂覆区域及最高150 °C加热台，设备和工艺应同时考虑有效喷幅、基材热均匀性、溶剂蒸发、运动轨迹与后处理兼容性。 [...]
