带流道钛极板如何实现有效覆盖？从平面样片到复杂结构

双极板表面通常设计有流道、转角、密封边缘和不同高度的结构。与平面样片相比，复杂结构会增加涂层覆盖与膜厚控制的难度。某些位置容易沉积过多，另一些位置则可能因喷涂角度或喷雾可达性不足而覆盖不完整。因此，工艺验证不能只依靠平面样片结果，还应逐步过渡到接近实际形状的试件。

一、先区分功能区域

设计试验前，应明确哪些区域需要功能涂层、哪些区域需要控制沉积，以及密封面和装配面是否存在特殊要求。不同区域的功能目标可能不同，喷涂路径也应据此规划。若所有区域采用完全相同的沉积量，可能导致某些区域过厚，或在关键位置出现覆盖不足。

流道深度、宽度、侧壁角度和喷头入射方向都会影响液滴沉积。喷雾容易到达的顶部区域可能先形成较厚膜层，而凹槽底部或侧壁的沉积情况则需要单独确认。可通过分区测量、显微观察或适当的示踪试验，判断喷涂轨迹是否覆盖目标位置。

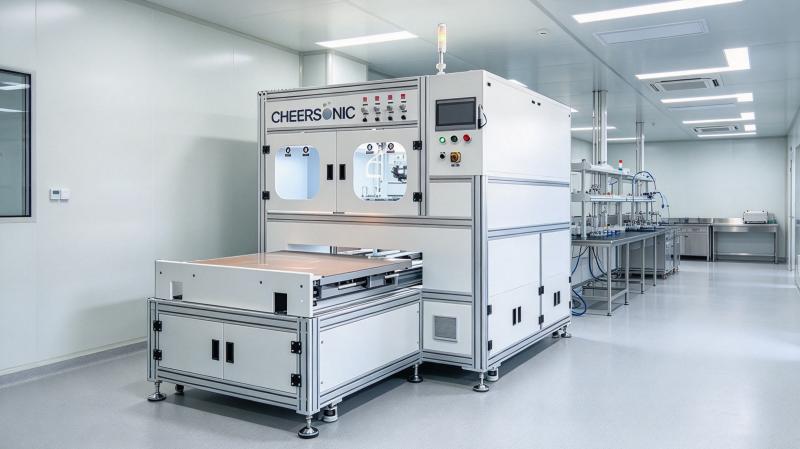

超声波喷涂属于非接触沉积方式，可结合运动平台调整喷头与工件的相对位置。通过改变喷头高度、移动速度、轨迹方向、重叠率和喷涂遍数，可以研究复杂表面上的覆盖分布。对于结构复杂的样件，可能需要多角度路径或专用夹具；具体方案应依据实际几何和喷雾形态验证。

液体在边缘和几何转折处的流动与蒸发行为可能不同于平面中心区域。多遍喷涂时，若前一遍未达到适当干燥状态，后续沉积可能改变局部膜厚或形成缺陷。建议把喷涂顺序、遍间等待时间和基材温度纳入工艺记录，并通过实际截面或表面分析验证。

可先用平面样片筛选涂液与基本参数，再使用带有代表性凹槽的模拟件优化轨迹，最后在真实极板上检查关键区域。每一阶段都应记录膜厚、覆盖率、外观缺陷和功能测试数据。这样既能控制研发成本，也能避免将平面样片的结论直接外推到复杂结构。

驰飞超声波(Cheersonic)可根据极板几何、目标涂层和实验规模，协助评估喷头及运动平台配置。复杂结构的覆盖效果必须通过实际样件验证。
