封装级电磁屏蔽的创新解决方案
超声喷涂平台 : 封装级电磁屏蔽的创新解决方案
在电子设备集成度持续提升的当下，封装级电磁干扰（EMI）与射频干扰（RFI）已成为制约产品性能的关键瓶颈。杭州驰飞超声波旗下的超声喷涂平台，针对性地推出封装级电磁屏蔽涂层制备解决方案，为各类精密电子元件的屏蔽涂层加工提供了高效路径。该方案凭借独特的技术特性，正逐步打破传统涂层工艺的局限，在多个高端制造领域展现出显著优势。
其核心在于超声喷涂技术与柔性固化工艺的精准配合。超声喷涂通过高频振动将导电涂层材料雾化成微米级颗粒，形成的雾滴均匀性远超传统喷涂方式，再根据屏蔽材料的特性辅以低温热固化处理，既保证了涂层的附着稳定性，又避免了高温对精密元件的损伤。这一创新工艺相比目前主流的溅射及其他真空涂层设备，在成本控制上实现了质的突破——真空设备不仅初期投入高昂，运行中的能耗、维护成本及材料损耗率均居高不下，而超声喷涂系统的材料利用率可达90%以上，能耗仅为真空设备的三分之一，为企业大幅降低了生产总成本。

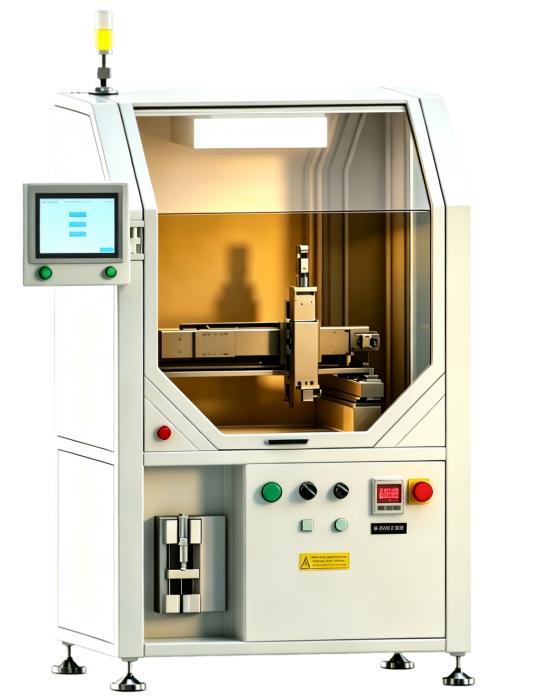

其中USP6000全自动XYZ运动喷涂系统堪称技术标杆。该系统通过高精度运动控制模块，可将导电涂层的薄膜厚度精准控制在纳米至微米级范围，涂层均匀度误差小于5%，彻底解决了传统工艺中涂层厚薄不均的问题。尤为突出的是其卓越的侧壁覆盖能力，针对半导体封装、PCB板等复杂结构件，能够实现360度无死角喷涂，有效提升了屏蔽涂层的完整性和屏蔽效能，确保电子元件在复杂电磁环境下稳定运行。
为满足不同阶段的生产需求，杭州驰飞超声波提供了全系列设备选择：台式研发工具便于实验室进行配方调试和工艺优化；中试线设备可实现小批量生产，助力技术快速转化；在线传送带式涂层设备则专为大规模量产设计，能无缝对接自动化生产线，为PCB、半导体封装、移动终端、汽车电子、航空航天及通信设备等领域的批量生产提供稳定支撑。
从消费电子的微型化封装到航空航天的高可靠性要求，杭州驰飞超声波超声喷涂平台以其高效、经济、精准的特性，重新定义了封装级电磁屏蔽涂层的加工标准，为电子制造企业应对电磁兼容挑战、提升产品竞争力提供了有力保障。
关于驰飞
驰飞的解决方案是环保、高效和高度可靠的，可大幅减少过量喷涂，节省原材料，并提高均一性、转移效率、均匀性和减少排放。为企业提供围绕功能涂层的全套解决方案及长期技术支持，保证客户涂层稳定量产；针对特殊器械涂层需求，提供涂层定制研发服务；提供各类涂层代工服务。
杭州驰飞是超声镀膜系统开发商和制造商，产品主要应用于燃料电池质子交换膜喷涂、薄膜太阳能电池、钙钛矿、微电子、半导体、 纳米新材料、玻璃镀膜、 生物医疗、纺织品等领域。
