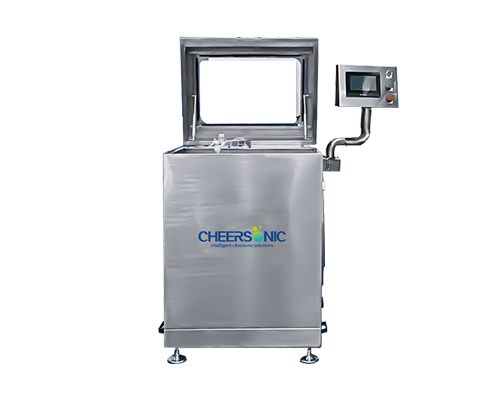

兆声波清洗系统

随着半导体集成电路制程工艺节点越来越先进，对实际制造的几个环节也提出了新要求，清洗环节的重要性日益凸显。清洗的关键性则是由于随着特征尺寸的不断缩小，半导体对杂质含量越来越敏感，而半导体制造中不可避免会引入一些颗粒、有机物、金属和氧化物等污染物。为了减少杂质对芯片良率的影响，实际生产中不仅仅需要提高单次的清洗效率，还需要在几乎所有制程前后都频繁的进行清洗，清洗步骤约占整体步骤的33％。

兆声能量是目前使用非常广泛的清洗方法。在附加了兆声能量后，可大幅降低溶液的使用温度以及工艺时间，而清洗效果更加有效。常用兆声清洗的频率为800kHz—1 MHz，兆声功率在100一600W。相对于超声清洗，兆声清洗的作用更加温和。应根据需要去除的颗粒大小及晶圆表面器件能承受的冲击力，选用合适的振动频率。一般兆声清洗适于清除的颗粒大小为0.1~0.3 μm，超声清洗适于清除的颗粒大小在 0.4 μm 以上。
