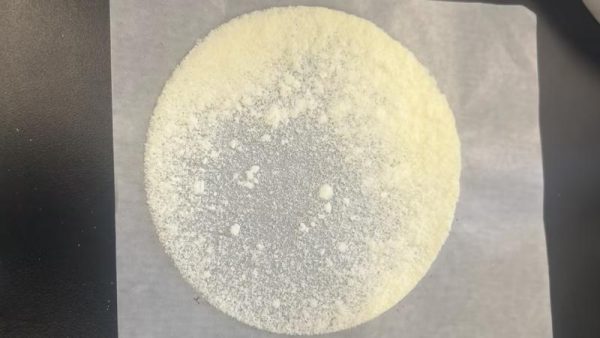

用硝酸水溶液制备10纳米以下的氧化物颗粒
超声喷雾热解，用硝酸水溶液制备10纳米以下的氧化物颗粒
纳米尺度氧化物颗粒因具有高比表面积、优异的光学与催化性能，在电子器件、能源存储、催化反应等领域具有广泛应用前景。超声喷雾热解技术凭借工艺连续、产物形貌均一、无需复杂后处理等优势，成为纳米氧化物制备的优选方案。以硝酸水溶液为前驱体，可通过精准调控工艺参数实现10纳米以下氧化物颗粒的可控制备，为高性能纳米材料的工业化生产提供了可行路径。
超声喷雾热解制备氧化物颗粒的核心机制是将硝酸盐水溶液前驱体经超声雾化形成微小液滴，在载气携带下进入高温反应区，依次完成溶剂蒸发、溶质结晶、热分解与氧化物形成等系列过程。硝酸水溶液作为前驱体具有独特优势：硝酸根离子在高温下易分解为气态产物脱离体系，避免杂质残留，保障氧化物颗粒纯度；水溶液体系绿色环保，且硝酸对多数金属离子具有良好溶解性，可灵活调控前驱体成分与浓度。相较于其他前驱体体系，硝酸水溶液能通过调整酸度控制金属离子水解程度，为颗粒成核与生长的精准调控奠定基础。
实现10纳米以下颗粒制备的关键在于精准调控工艺参数。前驱体浓度是核心影响因素，低浓度溶液可减少单液滴内溶质含量，降低颗粒团聚概率。研究表明，将硝酸盐浓度控制在0.01-0.1mol/L范围内，可有效限制液滴内结晶颗粒的生长尺度，为获得亚10纳米颗粒提供前提。超声频率直接决定雾化液滴尺寸，高频超声（40-100kHz）可产生亚微米级液滴，液滴直径越小，最终形成的氧化物颗粒尺寸越细小，配合精密进料系统可进一步优化液滴均一性。
反应温度与气氛调控对颗粒尺寸和结晶度至关重要。对于硝酸盐水溶液体系，反应温度需控制在800-1200℃，此温度区间既能保证硝酸根完全分解，又可避免颗粒过度烧结团聚。采用分段升温策略，在前段低温区完成溶剂快速蒸发，后段高温区实现高效热解，可显著提升颗粒分散性。载气流量需与雾化速率匹配，适当提高载气流量能加快液滴传输速度，缩短高温停留时间，减少颗粒间碰撞团聚，同时为热解反应提供稳定的惰性环境，防止产物氧化变质。
辅助调控手段可进一步优化颗粒尺寸分布。在前驱体溶液中添加适量分散剂，能降低液滴表面张力，抑制颗粒生长过程中的团聚现象；采用快速冷却技术，在颗粒形成后立即降温，可冻结颗粒生长状态，有效控制粒径在10纳米以下。此外，通过调控喷嘴与反应区的距离，优化液滴受热均匀性，可减少因局部温度差异导致的颗粒尺寸不均问题。
该制备技术已展现出明确的应用价值。亚10纳米氧化物颗粒在催化领域表现出优异的反应活性，可作为燃料电池、光催化降解等反应的高效催化剂；在电子领域，其独特的量子尺寸效应可显著提升器件的光电性能。相较于传统制备方法，超声喷雾热解技术具有工艺简单、成本可控、易于规模化生产等优势，且硝酸水溶液前驱体体系避免了有机溶剂的使用，符合绿色化工发展趋势。
当前，该技术仍面临部分挑战，如高浓度前驱体下颗粒尺寸控制难度大、产物收率有待提升等。未来研究需聚焦于多参数协同调控模型的建立，结合原位表征技术揭示颗粒成核与生长机制，进一步优化工艺体系，推动10纳米以下氧化物颗粒的规模化制备与产业化应用。
关于驰飞
驰飞的解决方案是环保、高效和高度可靠的，可大幅减少过量喷涂，节省原材料，并提高均一性、转移效率、均匀性和减少排放。为企业提供围绕功能涂层的全套解决方案及长期技术支持，保证客户涂层稳定量产；针对特殊器械涂层需求，提供涂层定制研发服务；提供各类涂层代工服务。
杭州驰飞是超声镀膜系统开发商和制造商，产品主要应用于燃料电池质子交换膜喷涂、薄膜太阳能电池、钙钛矿、微电子、半导体、 纳米新材料、玻璃镀膜、 生物医疗、纺织品等领域。
